柔性线路板工艺 柔性线路板流程介绍
2015/7/6 9:39:25 0人评论 5589次浏览 分类:PCB设计技术精选

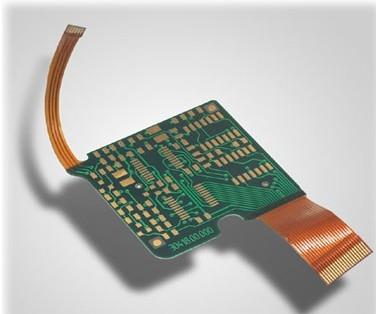

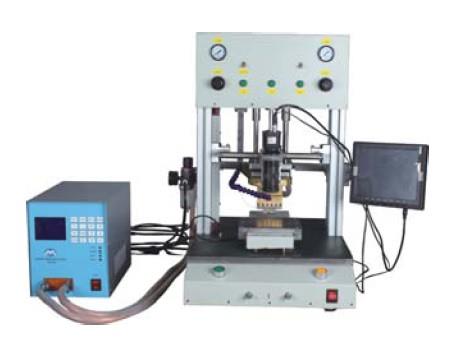

柔性线路板工艺流程分为单面柔性线路板工艺流程、双面柔性线路板工艺流程与多层柔性线路板工艺流程.FPC工艺流程是柔性线路板厂家制作柔性线路板的重要依据。柔性电路板厂家不论是制作单面柔性线路板还是双面柔性线路板产品,都必须在生产前设定好柔性线路板制作流程表,在线路板厂家也称流程卡。柔性电路板是以聚酰亚胺或聚酯薄膜为基材制成的一种具有高度可靠性,绝佳的可挠性印刷电路板。简称软板或FPC,具有配线密度高、重量轻、厚度薄的特点。. 主要使用在手机、笔记本电脑、PDA、数码相机、LCM等很多产品。

pcb打样

柔性线路板生产前处理准备
制作一张质地优良的FPC板必须有一个完整而合理的生产流程,从生产前预处理到最后出货,每一道程序都必须严谨执行。在生产过程中,为了防止开短路过多而引起良率过低或减少钻孔、压延、切割等出工艺问题而导致的FPC板报废、补料的问题,及评估如何选材方能达到客户使用的最佳效果的柔性线路板。产前预处理显得尤其重要。 产前预处理,需要处理的有三个方面,这三个方面都是由工程师完成。首先是FPC板工程评估,主要是评估客户的FPC板是否能生产,公司的生产能力是否能满足客户的制板要求以及单位成本;如果工程评估通过,接下来则需要马上备料,满足各个生产环节的原材料供给,最后,工程师对:客户的CAD结构图、gerber线路资料等工程文件进行处理,以适合生产设备的生产环境与生产规格,然后将生产图纸及MI(工程流程卡)等资料下放给生产部及文控、采购等各个部门,进入常规生产流程。
柔性线路板制作生产流程
pcb流程图
双面柔性线路板流程
开料→ 钻孔→ PTH → 电镀→ 前处理→ 贴干膜 → 对位→曝光→ 显影 → 图形电镀 → 脱膜 → 前处理→ 贴干膜 →对位曝光→ 显影 →蚀刻 → 脱膜→ 表面处理 → 贴覆盖膜 → 压制 → 固化→ 沉镍金→ 印字符→ 剪切→ 电测 → 冲切→ 终检→包装 → 出货
单面FPC柔性线路板流程
开料→ 钻孔→贴干膜 → 对位→曝光→ 显影 →蚀刻 → 脱膜→ 表面处理 → 贴覆盖膜 → 压制 → 固化→表面处理→沉镍金→ 印字符→ 剪切→ 电测 → 冲切→ 终检→包装 → 出货
线路板厂家常用的表面生产工艺
表面处理:沉金、防氧化、镀金、喷锡 外形处理:手工外形、CNC(数控机床)切割、激光切割 基材铜厚:1/3盎司、1/2盎司、1盎司、2盎司、4盎司

双面柔性电路板FPC制造工艺全解

FPC开料-双面FPC制造工艺

    除部分材料以外,柔性印制板所用的材料基本都是卷状的。由于并不是所有的工序都一定要用卷带工艺进行加工,有些工序必须裁成片状才能加工,如双面柔性印制板的金属化孔的钻孔,目前只能以片状形式进行钻孔,所以双面柔性印制板第一道工序就是开料。

    柔性覆铜箔层压板对外力的承受能力极差,很容易受伤。如果在开料时受到损伤将对以后各工序的合格率产生严重影响。因此,即使看上去是十分简单的开料,为了保证材料的品质,也必须给予足够重视。如果量比较少,可使用手工剪切机或滚刀切断器,大批量,可用自动剪切机。

电路板生产

   无论是单面、双面铜箔层压板还是覆盖膜,开料尺寸的精度可达到±O.33。开料的可靠性高,开好的材料自动整齐叠放,在出口处不需要人员进行收料。能把对材料的损伤控制在最小限度内,利用送料辊尺寸的变化,材料几乎没有皱折、伤痕发生。而且最新的装置也能对卷带工艺蚀刻后的柔性印制板进行自动裁切,利用光学传感器可以检出腐蚀定位图形,进行自动开料定位,开料精度达O.3mm,但不能把这种开料的边框作为以后工序的定位。

FPC钻导通孔-双面FPC制造工艺

柔性印制板的通孔与刚性印制板一样也可以用数控钻孔,但不适用于卷带双面金属化孔电路的孔加工。随着电路图形的高密度化和金属化孔的小孔径化,加上数控钻孔的孔径有一定界限,现在许多新的钻孔技术已付实际应用。这些新的钻孔技术包括等离子体蚀孔、激光钻孔、微小孔径的冲孔、化学蚀孔等,这些钻孔技术比数控钻孔更容易满足卷带工艺的成孔要求。

柔性线路板的通孔与刚性印刷电路板一样也可以用数控钻孔,但不适用于卷带双面金属化孔电路的孔加工。随着电路图形的高密度化和金属化孔的小孔径化,加上数控钻孔的孔径有一定界限,现在许多新的钻孔技术已付实际应用。这些新的钻孔技术包括等离子体蚀孔、激光钻孔、微小孔径的冲孔、化学蚀孔等,这些钻孔技术比数控钻孔更容易满足卷带工艺的成孔要求。下一篇将重点介绍FPC厂家制作柔性线路板所采用的各种通孔加工工艺技术。
