PCB打样中PCB多层板打样是什么?
2014/12/20 14:57:18 0人评论 2869次浏览 分类:PCB设计技术精选

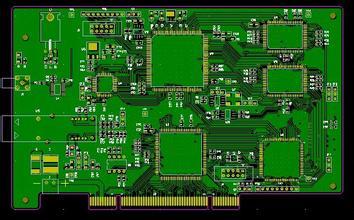

pcb多层板

PCB打样中PCB多层板打样是什么?

PCB多层板是指用于电器产品中的多层线路板,它涉及的领域广泛,有家电、电脑周边、通讯、光电设备、仪器仪表、玩具、航天、军工、医疗产品、LED照明等行业。


印制板(PCB-Printed Circuit Board)也叫印制电路板、印刷电路板。PCB多层板,就是指两层以上的印制板,它是由几层绝缘基板上的连接导线和装配焊接电子元件用的焊盘组成,

既具有导通各层线路,又具有相互间绝缘的作用。随着SMT(表面安装技术)的不断发展,以及新一代SMD(表面安装器件)的不断推出,如QFP、QFN、CSP、BGA(特别是MBGA),

使电子产品更加智能化、小型化,因而推动了PCB工业技术的重大改革和进步。自1991年IBM公司首先成功开发出高密度多层板(SLC)以来,

各国各大集团也相继开发出各种各样的高密度互连(HDI)微孔板。这些加工技术的迅猛发展,促使了PCB的设计已逐渐向多层、高密度布线的方向发展。

多层印制板以其设计灵活、稳定可靠的电气性能和优越的经济性能,现已广泛应用于电子产品的生产制造中。
