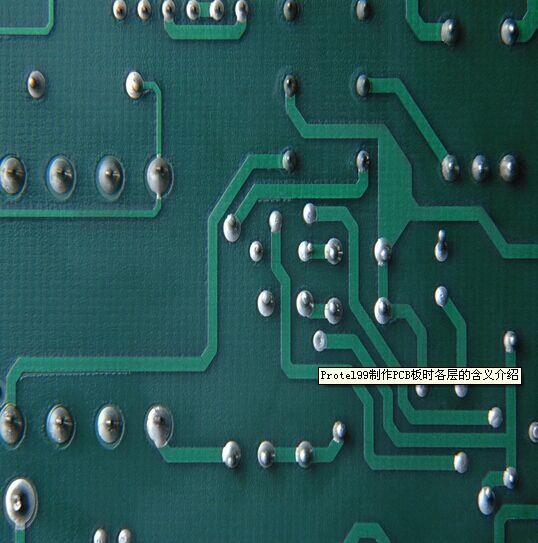

Protel99制作PCB板时各层的含义介绍

Protel99制作PCB板时各层的含义介绍:

toplayer - 顶层布线层

bottomlayer -底层布线层：具有电气特性的走线。就是线路板上连接各个元器件引脚的连线。

mechanical -机械层：是定义整个PCB板的外观的，其实我们在说机械层的时候就是指整个PCB板的外形结构。

keepoutlayer -禁止布线层：禁止布线层是定义我们在布电气特性的铜时的边界，也就是说我们先定义了禁止布线层后，我们在以后的布线过程中，所布的具有电气特性的线是不可能超出禁止布线层的边界。

topoverlay -顶层丝印层

bottomoverlay - 底层丝印层：定义顶层和底层的丝印字符，就是一般我们在PCB板上看到的元件编号和一些字符。

toppaste - 顶层焊盘层

bottompaste - 底层焊盘层：顶层和底层焊盘层，它就是指我们可以看到的贴片元件的焊盘。

topsolder - 顶层阻焊层

bottomsolder - 底层阻焊层：由于PCB板是要默认上绿油的，用这两个层画线的地方就会开个“天窗"，不上绿油。在一些需要大电流流通的地方可以使用，以便另外加焊锡。

multilaye这个层实际上就和机械层差不多了，顾名思义，这个层就是指PCB板的所有层。
