pcb打样的英文全称

PrintedCircuitBoard proofing

什么是PCB打样

pcb打样详细介绍

PCB的中文名称为印制电路板，又称印刷电路板、印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气连接的提供者。由于它是采用电子印刷术制作的，故被称为“印刷”电路板。

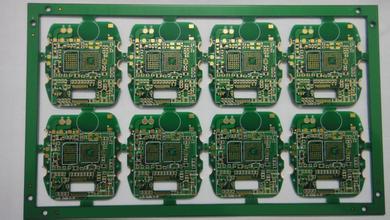

PCB打样就是指印制电路板在批量生产前的试产，主要应用为电子工程师在设计好电路，并完成PCB Layout之后，向工厂进行小批量试产的过程，即为PCB打样。而PCB打样的生产数量一般没有具体界线，一般是工程师在产品设计未完成确认和完成测试之前，都称之为PCB打样。

PCB打样注意事项

PCB打样注意事项，一般包含两个群体，一个是工程师群体，另一个是PCB打样厂家。

作为工程师群体，打样注意事项则有：

1、慎重选择打样数量，以有效控制成本。

2、特别确认器件封装，避免因封装错误导致打样失败。

3、进行全面的电气检查，提升PCB板的电气性能。

4、做好信号完整性布局，降低噪声提升PCB稳定。

作为PCB打样厂家，打样注意事项有：

1、认真检查PCB文件资料，避免资料问题。

2、全面进行工艺核准，与自已厂家进行工艺配置。

3、控制好生产数量，减低成本并保重质量。

4、与打样客户进行注意事项沟通，提前预防事故发生。

PCB打样市场分布

PCB打样的需求群体主要集中在电子产品较为发展的地区，主要有深圳、北京、上海、苏州、杭州、西安、成都、长沙等城市。

PCB打样最好的厂家

目前行业内最好的PCB打样厂家是深圳华强集团旗下的(http://www.hqpcb.com/)华强PCB。华强PCB自主开发的ERP系统支持在线下单，在线计算价格等功能，为工程师及采购群体避免了下单的复杂烦琐，同时不需要议价，具有更清晰而简捷的操作性。
